NT-04 — Símbolos Gráficos
1. Objetivo
Esta Norma Técnica estabelece os símbolos gráficos a serem utilizados nos projetos de segurança contra incêndio das edificações e áreas de risco, atendendo ao previsto no Código Estadual de Segurança Contra Incêndio e Pânico (Lei n. 15802, de 11 de setembro de 2006).
2. Aplicação
Os símbolos gráficos constantes nesta Norma Técnica se aplicam aos projetos de segurança contra incêndio.
Adota-se a NBR 14100 – Proteção contra incêndio – símbolos gráficos, com as inclusões e adequações de exigências constantes nesta norma.
3. Definiçôes
Para efeito desta Norma Técnica, aplicam-se as definições constantes da Norma Técnica n. 03 – Terminologia de Segurança contra Incêndio.
5. Procedimentos
5.1 Os símbolos gráficos que devem constar nos projetos de segurança contra incêndio das edificações e áreas de risco são apresentados no Anexo desta NT.
5.2 Os símbolos gráficos são compostos por uma forma geométrica básica, que define uma categoria de segurança contra incêndio e por um símbolo suplementar que, quando colocado no interior da forma geométrica básica, define o significado específico do conjunto.
5.3 As dimensões dos símbolos devem estar em uma mesma escala, proporcional à escala de desenho do projeto, devendo permitir a perfeita visualização dos sistemas e equipamentos de segurança contra incêndio.
5.4 Caso seja conveniente, a área na cor preta existente no interior de algum dos símbolos pode ser substituída por hachuras ou ser pontilhada.
5.5 Os símbolos podem ser suplementados por figuras detalhadas, números ou abreviaturas.
5.6 Os significados de todos os símbolos utilizados devem ser representados em uma legenda, de forma clara e de fácil identificação pelo leitor.
5.7 Símbolos complementares que não constem no Anexo desta NT podem ser incorporados ao projeto de segurança contra incêndio, desde que devidamente definidos em legenda.
5.8 No caso de projetos executivos das instalações de segurança contra incêndio poderão ser adotadas as simbologias próprias das respectivas normas técnicas da ABNT.
ANEXO A — Símbolos gráficos para projeto de segurança contra incêndio
| EXTINTORES | EXTINTORES PORTÁTEIS | CARGA D’ÁGUA |  | |
| CARGA DE ESPUMA MECÂNICA |  | |||
| CARGA DE DIÓXIDO DE CARBONO (CO2) |  | |||
| CARGA DE PÓ BC |  | |||
| CARGA DE PÓ ABC |  | |||
| CARGA DE PÓ D |  | |||
| CARGA CLASSE K |  | |||
| CARGA HALON |  | |||
| EXTINTORES SOBRE RODAS | CARGA D’ÁGUA |  | ||
| CARGA DE ESPUMA MECÂNICA |  | |||
| CARGA DE DIÓXIDO DE CARBONO (CO2) |  | |||
| CARGA DE PÓ BC |  | |||
| CARGA DE PÓ ABC |  | |||
| EXTINTORES | EXTINTORES SOBRE RODAS | CARGA DE PÓ D |  |
| CARGA CLASSE K |  | ||
| CARGA HALON |  | ||
| SISTEMA DE HIDRANTES | SISTEMA DE HIDRANTES | HIDRANTE SIMPLES |  |
| HIDRANTE DUPLO |  | ||
| HIDRANTE URBANO DE COLUNA |  | ||
| HIDRANTE URBANO SUBTERRÂNEO |  | ||
| MANGOTINHO |  | ||
| REGISTRO DE RECALQUE COM VÁLVULA DE RETENÇÃO |  | ||
| REGISTRO DE RECALQUE SEM VÁLVULA DE RETENÇÃO |  | ||
| REGISTRO DUPLO DE RECALQUE SEM VÁLVULA DE RETENÇÃO |  | ||
| ACIONADOR DE BOMBA DE INCÊNDIO (BOTOEIRA TIPO LIGA E DESLIGA) |  | ||
| BOMBA DE INCÊNDIO |  | ||
| RESERVA DE INCÊNDIO |  | ||
| SISTEMA FIXO DE EXTINÇÃO | CHUVEIROS AUTOMÁTICOS | PONTO (BICO DE SPRINKLER) |  |
| ÁREA PROTEGIDA PELO SISTEMA DE CHUVEIROS AUTOMÁTICOS |  | ||
| REGISTRO DE RECALQUE PARA O SISTEMA DE CHUVEIROS AUTOMÁTICOS |  | ||
| BOMBA DE INCÊNDIO PARA SISTEMA DE CHUVEIROS AUTOMÁTICOS |  | ||
| RESERVA DE INCÊNDIO PARA SISTEMA DE CHUVEIROS AUTOMÁTICOS |  | ||
| PAINEL DE COMANDO CENTRAL DO SISTEMA DE CHUVEIROS AUTOMÁTICOS |  | ||
| VÁLVULA DE GOVERNO E ALARME (VGA) E / OU DE COMANDO SECCIONAL (CS) |  | ||
| SISTEMA ALTERNATIVO AO HALON | ÁREA PROTEGIDA HALON |  | |
| CENTRAL DE BATERIAS HALON |  | ||
| ACIONADOR MANUAL HALON |  | ||
| NEBULIZADORES | ÁREA PROTEGIDA PELO SISTEMA DE NEBULIZADORES |  | |
| REGISTRO MANUAL DO SISTEMA DE NEBULIZADORES |  | ||
| GÁS CARBÔNICO | ÁREA PROTEGIDA PELO SISTEMA FIXO DE CO2 |  | |
| BATERIA DE CILINDROS DO SISTEMA FIXO DE CO2 |  | ||
| ACIONADOR MANUAL DO SISTEMA FIXO DE CO2 |  | ||
| SISTEMA FIXO DE EXTINÇÃO | SISTEMA DE ESPUMA | TANQUE ATMOSFÉRICO DE EFE SISTEMA FIXO DE ESPUMA |  |
| ESTAÇÃO FIXA DE EMULSIONAMENTO |  | ||
| ESTAÇÃO MÓVEL DE EMULSIONAMENTO |  | ||
| CANHÃO MONITOR (PORTÁTIL) SISTEMA FIXO DE ESPUMA |  | ||
| CANHÃO MONITOR (PORTÁTIL) SISTEMA FIXO DE RESFRIAMENTO |  | ||
| ÁREA PROTEGIDA PELO SISTEMA FIXO DE ESPUMA |  | ||
| CÂMARA DE ESPUMA DO SISTEMA FIXO DE ESPUMA |  | ||
| EXTRATO FORMADOR DE ESPUMA (EFE) |  | ||
| SISTEMA PORTÁTIL DE ESPUMA (ESGUICHO LANÇADOR) |  | ||
| SISTEMA DE DETECÇÃO E ALARME | SISTEMA DE ALARME | AVISADOR SONORO TIPO SIRENE |  |
| AVISADOR SONORO TIPO AUTO-FALANTE |  | ||
| AVISADOR SONORO TIPO GONGO |  | ||
| AVISADOR VISUAL |  | ||
| AVISADOR SONORO E VISUAL |  | ||
| AVISADOR SONORO E VISUAL (COM ALTO-FALANTE) |  | ||
| AVISADOR SONORO E VISUAL (COM GONGO) |  | ||
| SISTEMA DE DETECÇÃO E ALARME | DETECTORES LINEARES | DETECTOR DE CALOR LINEAR |  |
| DETECTOR DE FUMAÇA LINEAR |  | ||
| DETECTOR DE CHAMAS LINEAR |  | ||
| DETECTOR DE GÁS LINEAR |  | ||
| DETECTORES LINEARES ENTRE FORRO | DETECTOR DE CALOR LINEAR ENTRE FORRO |  | |
| DETECTOR DE FUMAÇA LINEAR ENTRE FORRO |  | ||
| DETECTOR DE CHAMAS LINEAR ENTRE FORRO |  | ||
| DETECTOR DE GÁS LINEAR ENTRE FORRO |  | ||
| DETECTORES LINEARES ENTRE PISO | DETECTOR DE CALOR LINEAR ENTRE PISO |  | |
| DETECTOR DE FUMAÇA LINEAR ENTRE PISO |  | ||
| DETECTOR DE CHAMAS LINEAR ENTRE PISO |  | ||
| DETECTOR DE GÁS LINEAR ENTRE PISO |  | ||
| SISTEMA DE DETECÇÃO E ALARME | DETECTORES PONTUAIS EM ARMÁRIOS | DETECTOR DE CALOR PONTUAL EM ARMÁRIO |  |
| DETECTOR DE FUMAÇA PONTUAL EM ARMÁRIO |  | ||
| DETECTOR DE CHAMAS PONTUAL EM ARMÁRIO |  | ||
| DETECTOR DE GÁS PONTUAL EM ARMÁRIO |  | ||
| DETECTORES PONTUAIS | DETECTOR DE CALOR PONTUAL |  | |
| DETECTOR DE FUMAÇA PONTUAL |  | ||
| DETECTOR DE CHAMAS PONTUAL |  | ||
| DETECTOR DE GÁS PONTUAL |  | ||
| DETECTORES PONTUAIS ENTRE FORRO | DETECTOR DE CALOR PONTUAL ENTRE FORRO |  | |
| DETECTOR DE FUMAÇA PONTUAL ENTRE FORRO |  | ||
| DETECTOR DE CHAMAS PONTUAL ENTRE FORRO |  | ||
| DETECTOR DE GÁS PONTUAL ENTRE FORRO |  | ||
| SISTEMA DE DETECÇÃO E ALARME | DETECTORES PONTUAIS ENTRE PISO | DETECTOR DE CALOR PONTUAL ENTRE PISO |  |
| DETECTOR DE FUMAÇA PONTUAL ENTRE PISO |  | ||
| DETECTOR DE CHAMAS PONTUAL ENTRE PISO |  | ||
| DETECTOR DE GÁS PONTUAL ENTRE PISO |  | ||
| DETECTORES PONTUAIS EM ARMÁRIO | DETECTOR DE CALOR PONTUAL EM ARMÁRIO |  | |
| DETECTOR DE FUMAÇA PONTUAL EM ARMÁRIO |  | ||
| DETECTOR DE CHAMAS PONTUAL EM ARMÁRIO |  | ||
| DETECTOR DE GÁS PONTUAL EM ARMÁRIO |  | ||
| DETECTOR LINEAR COM PROTEÇÃO | DETECTOR DE CALOR LINEAR COM PROTEÇÃO CONTRA INTEMPÉRIES |  | |
| DETECTOR DE FUMAÇA LINEAR COM PROTEÇÃO CONTRA INTEMPÉRIES |  | ||
| DETECTOR DE CHAMAS LINEAR COM PROTEÇÃO CONTRA INTEMPÉRIES |  | ||
| DETECTOR DE GÁS LINEAR COM PROTEÇÃO CONTRA INTEMPÉRIES |  | ||
| SISTEMA DE DETECÇÃO E ALARME | DETECTORES PONTUAIS COM PROTEÇÃO | DETECTOR DE CALOR PONTUAL COM PROTEÇÃO CONTRA INTEMPÉRIES |  |
| DETECTOR DE FUMAÇA PONTUAL COM PROTEÇÃO CONTRA INTEMPÉRIES |  | ||
| DETECTOR DE CHAMAS PONTUAL COM PROTEÇÃO CONTRA INTEMPÉRIES |  | ||
| DETECTOR DE GÁS PONTUAL COM PROTEÇÃO CONTRA INTEMPÉRIES |  | ||
| SENSOR DE TEMP. | SENSOR DE TEMPERATURA |  | |
| DET. ETX. DE FAÍSCA | DETECTOR E EXTINTOR DE FAÍSCA |  | |
| COMPLEMENTOS | ACIONADOR MANUAL DO SISTEMA DE DETECÇÃO E ALARME |  | |
| CENTRAL DE DETECÇÃO E ALARME |  | ||
| BATERIAS DO SISTEMA DE DETECÇÃO E ALARME | + - | ||
| PAINEL REPETIDOR DO SISTEMA |  | ||
| TELEFONE DE EMERGÊNCIA / INTERFONE |  | ||
| SISTEMA DE ILUMINAÇÃO DE EMERGÊNCIA | ILUMINAÇÃO DE EMERGÊNCIA | PONTO DE ILUMINAÇÃO DE EMERGÊNCIA |  |
| PONTO DE ILUMINAÇÃO DE EMERGÊNCIA À PROVA DE EXPLOSÃO E PÓ |  | ||
| BATERIAS DE ACUMULADORES PARA O SISTEMA DE ILUMINAÇÃO DE EMERGÊNCIA | + - | ||
| SISTEMA DE ILUMINAÇÃO DE EMERGÊNCIA | ILUMINAÇÃO DE EMERGÊNCIA | PONTO DE ILUMINAÇÃO DE EMERGÊNCIA TIPO BALIZAMENTO |  |
| GRUPO MOTO GERADOR |  | ||
| CENTRAL DO SISTEMA DE ILUMINAÇÃO DE EMERGÊNCIA |  | ||
| VASOS E TANQUES | CENTRAL DE GLP | CENTRAL PREDIAL DE GLP OU GÁS NATURAL |  |
| SOB PRESSÃO | VASO SOB PRESSÃO |  | |
| TANQUES | TANQUE HORIZONTAL ABAIXO DO SOLO (ENTERRADO) |  | |
| TANQUE HORIZONTAL ACIMA DO SOLO (SUPERFÍCIE) |  | ||
| TANQUE VERTICAL ABAIXO DO SOLO (ELEVADO) |  | ||
| TANQUE VERTICAL ACIMA DO SOLO (ELEVADO) |  | ||
| TANQUE HORIZONTAL SEMI-ENTERRADO |  | ||
| TANQUE VERTICAL SEMI-ENTERRADO |  | ||
| RISCOS | ÁREAS DE RISCO | ÁREA DE RISCO ESPECIAL | 1 |
| ÁREAS FRIAS |  | ||
| PRODUTOS PERIGOSOS | RADIOATIVO |  | |
| TÓXICO |  | ||
| CORROSIVO |  | ||
| ÁREAS DE RISCO | EXPLOSIVO |  | |
| COMBUSTÍVEL |  | ||
| COMBURENTE |  | ||
| ROTAS DE FUGA | DIRECIONAMENTO | DIREÇÃO DO FLUXO DA ROTA DE FUGA |  |
| SAÍDA FINAL DA ROTA DE FUGA |  | ||
| SISTEMA ELÉTRICO | INSTALAÇÃO ELÉTRICA | CHAVE ELÉTRICA SECUNDÁRIA |  |
| CHAVE ELÉTRICA PRINCIPAL |  | ||
| QUADRO DE DISTRIBUIÇÃO DE LUZ (QDL) |  | ||
| SISTEMA PASSIVO | PÁRA-RAIO | PÁRA-RAIO |  |
| ANTI-PÂNICO | BARRA ANTI-PÂNICO |  | |
| PORTA DE CORRER COM SISTEMA DE ABERTURA AUTOMÁTICO |  | ||
| CONTROLE DE ACESSO | CATRACA REVESÍVEL / OUTRO DISPOSITIVO DE CONTROLE |  | |
| ABERTURAS PROTEGIDAS | PORTA CORTA-FOGO P-60 |  | |
| PORTA CORTA-FOGO P-90 |  | ||
| PORTA CORTA-FOGO P-120 |  | ||
| ABERTURA PROTEGIDA P-60 |  | ||
| ABERTURA PROTEGIDA P-30 |  | ||
| VEDOS | PAREDES CORTA-FOGO |  | |
| PAREDE DE COMPARTIMENTAÇÃO |  | ||
| PAREDE COMUM |  | ||
| DIVISÓRIAS LEVES |  | ||
| SISTEMA PASSIVO | ELEVADORES | ELEVADOR MONTA-CARGA |  |
| ELEVADOR SIMPLES |  | ||
| ELEVADOR DE EMERGÊNCIA |  | ||
| SHAFTS | SHAFTS PROTEGIDOS |  | |
| DÂMPERS | DÂMPERS CORTA-FOGO |  | |
| DÂMPERS CORTA-FUMAÇA |  | ||
| DÂMPERS CORTA-FOGO E CORTA-FUMAÇA |  | ||
| SISTEMA DE VENTILAÇÃO E SISTEMA DE CONTROLE DE FUMAÇA | GRUPO MOTO VENTILADOR OU GRUPO MOTO EXAUSTOR OU EXAUSTOR PARA CONTROLE DE FUMAÇA |  | |
| ACIONADOR MANUAL PRESSURIZAÇÃO / EXAUSTÃO |  | ||
| VENTILAÇÃO À PROVA DE EXPLOSÃO |  | ||
| DÂMPER SOBRE PRESSÃO |  | ||
| FILTRO DE PÓ |  | ||
| VENEZIANA DE ENTRADA DE AR COM FILTRO METÁLICO LAVÁVEL |  | ||
| SISTEMA PASSIVO | SISTEMA DE VENTILAÇÃO E SISTEMA DE CONTROLE DE FUMAÇA | VENEZIANA DE ENTRADA DE AR PARA SISTEMA DE CONTROLE DE FUMAÇA (JUNTO AO PISO) |  |
| VENEZIANA DE EXAUSTÃO PARA SISTEMA DE CONTROLE DE FUMAÇA (JUNTO AO TETO) |  | ||
| DIMENSÕES DA VENEZIANA E ALTURA DO PISO (M) | LARGURA x ALTURA (VENEZIANA)___ ALTURA DO PISO | ||
| GRELHA COM DISPOSITIVO DE AJUSTE DE BALANCEAMENTO |  | ||
| GRELHA PARA SISTEMA DE CONTROLE DE FUMAÇA |  | ||
| REGISTRO DE FLUXO |  | ||
| CENTRAL DE ACIONAMENTO DAS VENEZIANAS |  | ||
| OUTROS | OUTROS | ACESSO DE VIATURA NA EDIFICAÇÃO OU ÁREA DE RISCO | CB |
| ACESSO DE GUARNIÇÃO NA EDIFICAÇÃO OU ÁREA DE RISCO |  | ||
| EQUIPAMENTOS À PROVA DE EXPLOSÃO |  | ||
| DISPOSITIVO DE ALÍVIO DE EXPLOSÃO |  | ||
| ESCADA DE SEGURANÇA COM RESISTÊNCIA AO FOGO |  | ||
| HIDRANTE PÚBLICO |  | ||
| LOCAL CONFINADO |  | ||
| PRODUTO PERIGOSO |  | ||
| SISTEMA FOTOVOLTAICOS | PROTEÇÕES ELÉTRICAS | DESLIGAMENTO RÁPIDO – RSD |  |
| INVERSORES CENTRAIS (STRING) |  | ||

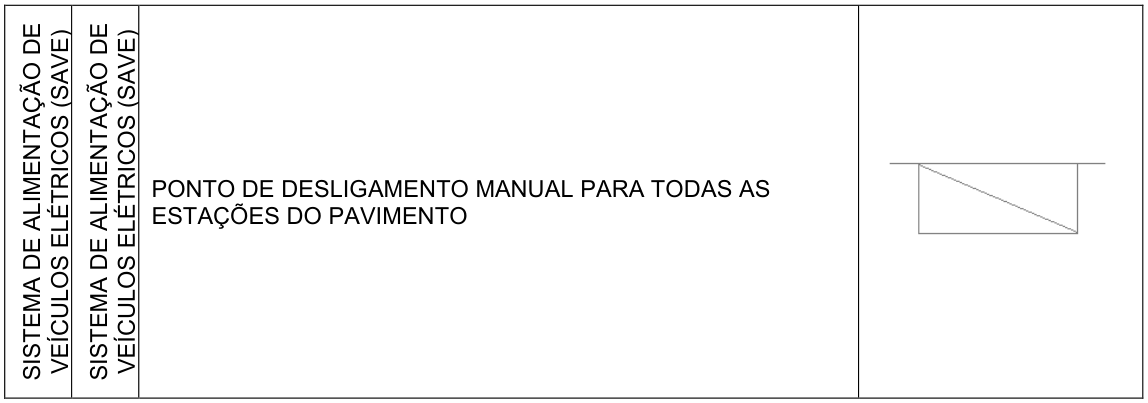

| PLACAS SOLARES |  |
